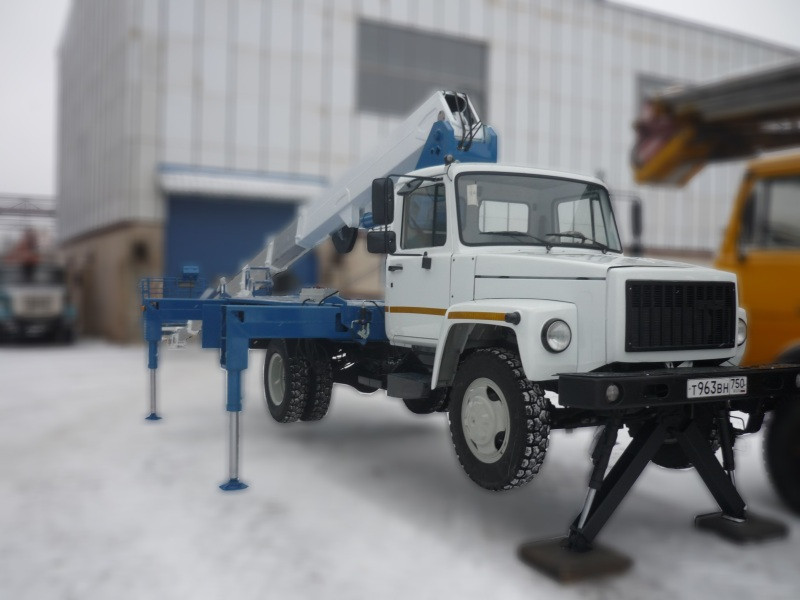

АВТОГІДРОПІДЙОМНИК ВІПО-24 ГАЗ-3309

Підйомник автомобільний гідравлічний з робочою платформою «ВІПО-24-01» - гідравлічний, телескопічна 7-ми секційна стріла поєднана з поворотною рамою або важільна система з поворотною рамою, повноповоротний підйомник, виконаний на автошасі ГАЗ.Призначений для підйому робітників з інструментами і матеріалами на висоту до 24 м і максимальній вантажопідйомності 300 кг. Призначений для виробництва будівельних, монтажних, ремонтних та інших видів робіт в обмежених умовах. Розроблений з технічними умовами та рекомендаціями підприємств Міністерства комунального господарства Республіки Білорусь і підприємств енергетики Російської Федерації.

При виробництві робочого обладнання використовуються матеріали та комплектуючі провідних європейських виробників Oleo Meccanica Industriale Componenti S. r.l (Італія) , Comer Industries S. p.A. (Італія), Sandern Schneid-und Umformatechnik (Німеччина), BADESTNOST (Болгарія), GALLI ERIO SRL (Італія),MP Filtri (Італія), Hydraulfunktion AB (Швеція) забезпечують надійну роботу підйомника в будь-яких кліматичних умовах.

Використання високоміцної конструкційної сталі DOMEX з межею плинності 700 мПа при виготовленні металоконструкцій стріли, дозволяє значно зменшити металоємність конструкції при збереженні грузовысотных характеристик.

У 2013 році продукція підприємства сертифікована на відповідність технічного регламенту Митного союзу ТР ТС010/2011 «ПРО безпеку машин та устаткування».

При виготовленні витягу враховуються вимоги і побажання Замовника, які не суперечать вимогам безпеки.

Робоче обладнання даного витягу застосовується при виготовленні різноманітної спецтехніки для гірничо-видобувної промисловості та залізничного транспорту.

Можливий монтаж на шасі:

Характеристики підйомника ВІПО-24-01:

Найменування параметра	Значення параметра підйомника на шасі
Базове шасі	ГАЗ 3309
Вантажопідйомність люльки, кг, не більше	300
Площа люльки, м2	1,0±0,1
Максимальна кількість людей в колисці, чол.	2
Робоча висота підйому, м, не більше	24
Виліт стріли, мм, не більше	14000
Максимальна швидкість підйому люльки, м/с	0,5
Максимальна транспортна швидкість пересування, км/год	70
Кут повороту стріли, град, не більше	360°
Повна маса підйомника, кг, не більше	8180

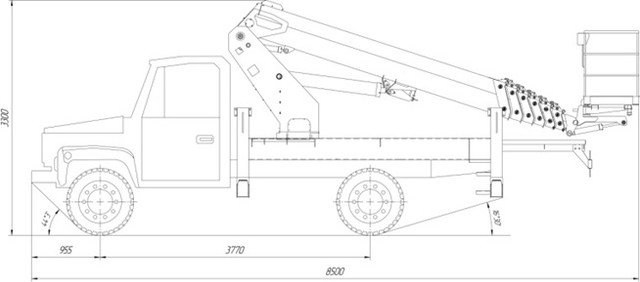

Габаритні розміри підйомника в транспортному положенні, мм, не більше:	8500х2550х3300

Вантажовисотні характеристики автогідропідіймача ВІПО-24:

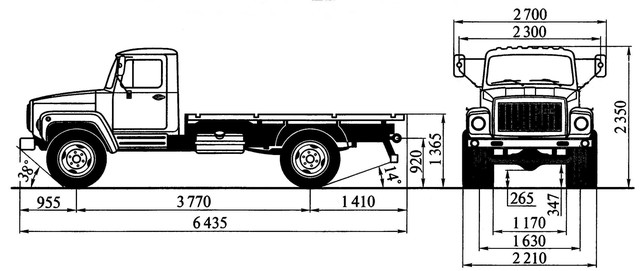

Характеристики Шасі:

Вантажопідйомність, кг	4500
Максимальна швидкість, км / год	100
Витрата палива, л / км	19/100
Об'єм двигуна, куб. см	4750
Потужність двигуна, к. с.	125
Тип двигуна	дизельний
Коробка передач	механічний
привід	задній
колісна формула	4 Х 2
кількість осей	2
Довжина, мм	6435
Ширина, мм	2330
Висота, мм	2350
Споряджена маса, кг	3600
Повна маса, кг	8100
Обсяг бака, л	100
Кількість місць	2
Тип кабіни	2-х місцева без спальних місць



Люлька

ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:

• алюмінієва люлька
• стальова люлька
• Поворотна люлька ± 45 °
• Складна люлька (базова комплектація для стріли над кабіною)

Майданчик

Варіанти виконання Майданчики:

• алюмінієвий настил
• сталевий настил
• огорожа майданчика

Маячок

Проблискові маячки:

Підйомник може бути укомплектувань проблисковими маячками

Фара шукач

Фара шукач

Підйомник може бути укомплектувань фара шукачем



Розетки

розетки

Люлька підйомника може бути укомплектована розеткою

Ящик для інструментів

Ящики для інструментів

Підйомник може бути укомплектований ящиками для інструментів різних видів

Інвентарна підкладка

інвентарні підкладки

Підйомник може бути укомплектований інвентарними підкладками різних видів

Пульт

пульти

Підйомник може бути укомплектувань виносним проводовим або дистанційним пультами

Ізоляція

ізоляція

На підйомнику може бути виконана ізоляція до 10 000В



Антикреш

Антикреш

Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)

Бар’єр

бар'єр

Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"

Кольорове виконання

Кольорове виконання

Підйомник може бути виконаний в різній колірній гаммі

Електричний аварійний насос

Електричний аварійний насос

Підйомник може бути укомплектований електричним аварійним насосом
