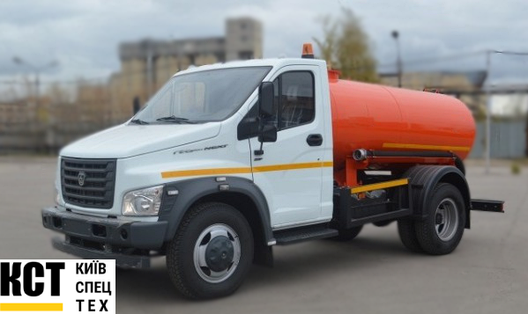

Вакуумна машина 3.8 м3 на шасі ГАЗ-NEXT (C41R33-000010)

Головні ТТХ:

Вакуумна машина на шасі ГАЗ-NEXT з насосом Ко-503В-2 призначена для вакуумного забору, транспортування та зливу рідких відходів, які не містять вибухових та горючих речовин. Спеціальне устаткування складається з цистерни, вакуумного насоса з приводом, сигнально-запобіжного пристрою, приймального лючка зі всмоктуючим шлангом, кранів управління з трубопроводом і додаткового електроустаткування. Заповнення цистерни здійснюється під дією вакууму, звільнення цистерни самопливно або тиском повітря від вакуумного насоса.

Можливий монтаж на шасі:

Технічні характеристики Вакуумної машини на шасі ГАЗ-NEXT:

До складу спецобладнання входять:

• цистерна;

•вакуумний насос з приводом;

• сигнально-запобіжний пристрій;

• трубопроводи вакуум-нагнітальної системи з краном;

• приймальний люк зі всмоктуючим шлангом;

• майданчики для обслуговування;

• електрообладнання.

_______________________________________________________________________

Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.

При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).

Звільнення цистерни здійснюється як самопливом, так і під тиском.

Для візуального спостереження за наповненням цистерни є оглядові вікна.

Для зручності роботи в темний годину доби робоче місце оператора висвітлюється спеціальної фарою.

Високоякісне фарбування всіх вузлів і деталей до збірки у поєднані із суцільним зварювальним швами запобігає утворенню вогнищ корозії і забезпечує надійність і довговічність металоконструкцій.

__________________________________________________________________________

Особливості конструкції цистерни

• Цистерна зі сталевого листа товщиною 4 мм, посилена ребрами жорсткості;
• Укладання рукавів у пенали;
• Два рукава загальною довжиною6 м з внутрішнім діаметром 100мм;
• Поєднання рукавів і лючка через імпортні швидкорознімні поеднання;
• Оглядове вікно для візуального контролю;
• Эксплуатація в межах температури від -20 С до +40 С;

Технічні характеристики шассі ГАЗ-NEXT:

                                   Стандартна база

                                    Укорочена база

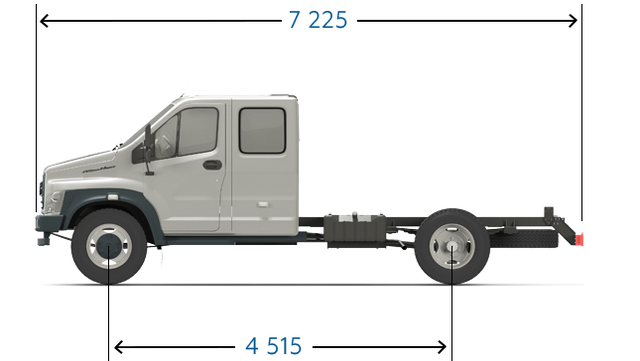

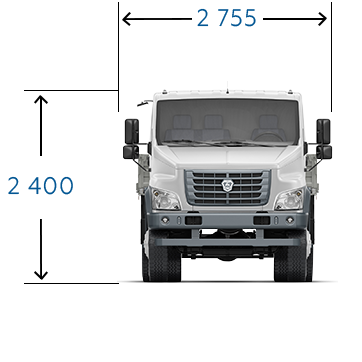

            Стнадартний автомобіль із 7 місцевою кабіною

Двігуні та їх характеристики:

 Технічні характеристики ходової частини:

Насос КО-503 – вакуумный, пластинчато-роторный насос ассенизатора с 6-ю лопатками. Применяется в вакуумных системах ассенизаторных машин марки ЗИЛ, КАМАЗ, ГАЗ, МАЗ для создания вакуума и нагнетания давления. Направление вращения вала КО 503 – правое, левое (со стороны приводного вала) в зависимости от типа двигателя и автомобиля.

Привод — коробка отбора мощности с косозубыми и прямозубыми шестернями, от которой вращение передается через ремень на шкив, установленный на валу насоса ассенизатора КО-503

Технічні характеристики вакуумного насосу КО-503

Можливі несправності насоса КО-503

Клапан запобіжний КО-503 на цистерну вакуумної машини КО-503В (КО-503)

Експлуатація запобіжного клапана КО-503

Перед початком експлуатації необхідно перевірити працездатність запобіжного клапана на обмеження надлишкового тиску та тиску розрядження в цистерні. Запобіжний клапан відрегульований на заводі на надлишковий тиск 0,03+0,01 МПа (0,3+0,1 кгс/см2) та розрядження 0,08 МПа (0,8 кгс/см2).
Перевірку працездатності запобіжного клапана починайте з регулювання клапана розрядження, для цього:
-Встановіть на всмоктувальній трубі вакуум-нагнітальної системи мановакуумметр;
-закрийте приймальний лючок;
-послабте контргайку поз. 6 згідно з малюнком 8 на запобіжному клапані;
-Виверніть заглушку і зніміть пружину 2;
-запустіть двигун;                                                                                                                                                                                                                                                        -увімкніть вакуумний насос і встановіть частоту обертання насоса 1450 об/хв;
-Встановіть важіль 4-х ходового крана в положення «всмоктування»;
-Гайками поз. 8 відрегулюйте пружину поз. 3 за показанням мановакуумметра на розрядження 0,08 МПа (0,8 кгс/см2);
У міру зносу внутрішньої поверхні цистерни через 4 роки експлуатації машини знижуйте налаштування клапана на 0,01 МПа (0,1 кгс/см2) після кожного року експлуатації, щоб уникнути деформації цистерни.                                                                                                                                                                                              Для перевірки клапана тиску необхідно:                                                                                                                                                                                                                -Встановити пружину 2;                                                                                                                                                                                                                                  -Встановити заглушку 1;                                                                                                                                                                                                                                             - Наповнити цистерну водою до автоматичної зупинки двигуна або звукового сигналу сигнально-запобіжного пристрою;                                                                               -закрити лючок;                                                                                                                                                                                                                                                             -Вимкнути сигнально-запобіжний пристрій та вакуум  ний насос;                                                                                                                                                                   -Встановити важіль 4-х ходового крана в положення "нагнітання";                                                                                                                                                                  -Запустити двигун;
-включити вакуумний насос і встановити частоту обертання валу насоса 1450 об /хв, при цьому надлишковий тиск у цистерні за показанням манометра має бути
0,03-0,04 МПа (0,3-0,4 кгс/см2). У разі перевищення тиску слід відрегулювати запобіжний клапан пружиною 2 Рис. 8. Для цього, повертаючи заглушку 1, встановити необхідний тиск. Після регулювання закріпити заглушку контргайкою 6.

1- заглушка, 2,3- пружини,  4- корпус, 5- шайба, 6- контргайка,
7- корпус клапана, 8- гайка.

Лючок приймальний (засувка, заслінка, шибер) АНМ-53 0700000 на цистерни КО-503, КО-505, КО-520

Лючок приймальний АНМ-53 07.00.000-02

Лючок приймальний АНМ-53 (засувка, заслінка, шибер) встановлюється на відкидних болтах на фланець з патрубком, вварені внизу в задньому днищі вакуумної цистерни. Лючок приймальний встановлюється на цистерни КО-503, КО-505, КО-520. Отвір у приймальному лючку закривається диском. Переміщення диска здійснюється рукояткою, яка встановлюється в одне із крайніх положень "Закрито" або "Відкрито", позначених умовним символом.
На корпусі лючка встановлено кран, призначений для зняття розрідження в порожнині приймального шланга. Після заповнення цистерни кран слід відкрити, щоб полегшити підйом приймального шланга з вигрібної ями.

Маса та габаритні розміри лючка приймального
Вага, кг – 21,8

Габаритні розміри, мм - L = 356, B = 222, H = 280

Варіанти Рукавів:

РУКАВА ДЛЯ ВОДИ І ПОВІТРЯ

1. Agroflat / L204N / L206N / L208 / L210 / L216N

Застосування: Для зливу води у промисловості.

Для подачі води або рідких добрив в іригаційних системах під тиском.

Використовується для пожежних машин.

Двошаровий шланг, армований обплетенням із поліестеру.

Внутрішній шар: чорний ПВХ - армування: обплетення з поліестеру.

Зовнішній шар: зелений (4 атм.), оранжевий (5 атм.), синій (8 атм.), темно-синій (10 атм.), червоний (16 атм.).

Працездатний при температурі -10°С +60°С.

2.Lay Flat Water (INTER LINE)

Применение: легкий и прочный шланг с мягкой стенкой, предназначенный для сброса внутренних сточных вод.

Рабочая температура: -20 ° C / + 70 ° C.

Внутренний слой: черный, гладкий, синтетический каучук, усиленный высокопрочным синтетическим кордом.

Наружный слой: черный, гладкий , синтетический каучук, стойкий к озону и атмосферным воздействиям.
