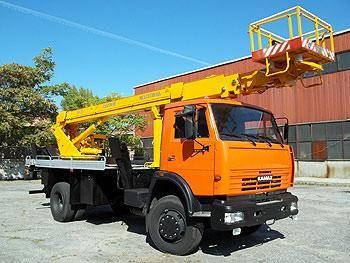

Нова автовишка КАМАЗ ПСС-131.22 Е. 03 (22 м.)

Опис

Марка підйомника АП

Модель 22

Призначений для підйому на висоту до 22 м робітників з матеріалами та інструментом при виробництві ремонтних, будівельно-монтажних та інших видів робіт. Наявність ізольованої люльки дозволяє виконувати обслуговування електричних установок та ліній електропередач напругою до 1000В без його відключення. Автопідйомник може бути також застосований для порятунку людей та матеріальних цінностей c верхніх поверхів будівель при стихійних лихах і пожежах.

Технічні характеристики:
Максимальна висота підйому люльки, м 22±5
Виліт (максимальна відстань зовнішнього краю люльки
від осі обертання поворотної частини), м 14
Вантажопідйомність люльки, кг 250
Кут повороту стріли, град. 360
Кут опускання стріли, град. 14
Електроізоляція люльки, 1000
Габаритні розміри в транспортному положенні, мм:
- довжина 9000
- ширина 2500
- висота 3600
Максимальна транспортна швидкість, км/год 60
Час підйому люльки на максимальну висоту, з 120±30
Повна маса (з заправкою, комплектацією і екіпажем), 10500 кг

Модифікації автопідйомника АП-22

Автопідіймачі телескопічні з висотою підйому люльки до 22 метрів:
• АП-22-01 - на шасі ЗІЛ-433112 з тримісній кабіною;
• АП-22-03 - на шасі КАМАЗ-43253 з тримісній кабіною.
•
Автопідйомник телескопічний АП-22

Автопідйомник складається з опорної рами з 4-ма опорами, платформи, підйомно-поворотного пристрою, стріли з люлькою, встановленої на фарфорових ізоляторах, гідро та електрообладнання. Опорна рама сприймає всі навантаження, що виникають при роботі виробу, і тим самим розвантажує раму шасі. Виносні опори, кожна з яких має окреме управління, надають автоподъемнику необхідну стійкість.
Підйомно-поворотний пристрій служить для розміщення стріли з люлькою і забезпечує його плавне кругове обертання навколо горизонтальної осі, а також підйом на необхідний кут.
Стріла з люлькою складається з 3-х секцій, з'єднаних між собою телескопічно, завдяки чому забезпечується простота і точність доставки люльки до обслуговуваного об'єкта, маневреність автопідйомника, що особливо проявляється в умовах обмеженості міських вулиць і густий контактної мережі. Посадка людей у люльку, завантаження інструменту і матеріалів здійснюються безпосередньо з землі.
Гідросистема автопідйомника приводиться в дію від двигуна шасі через коробку відбору потужності з насосом і складається з декількох взаємозалежних контурів, кожен з яких захищений від перевантаження за допомогою запобіжного клапана. У якості виконавчих органів застосовані гідроциліндри двосторонньої дії і гідромотор, з'єднаний з черв'ячним редуктором приводу повороту.
Управління робочими органами автопідйомника здійснюється з трьох пультів.
Пульт, розташований на платформі, служить для керування виносними опорами і механізмом блокування заднього моста. Пульт складається з п'яти-секційного гідророзподільника, перемикач подачі живлення в електричні ланцюги неповоротної або поворотною частин автопідйомника, сигнальних ламп візуального контролю положення опор, а також покажчика кута нахилу автопідйомники.
Пульт, розташований на бічній стороні поворотної рами, обладнаний сидінням для оператора і містить рукоятки управління рухами стріли і люльки, кнопки для запуску і зупинки двигуна шасі, а також вмикач звукового сигналу, вимикач подачі живлення на фару-прожектор, важіль регулювання режиму роботи двигуна, манометр для контролю тиску в гідросистемі, ліхтар підсвічування пульта управління.
Пульт, встановлений на кронштейні люльки, має кнопки, що дозволяють здійснювати управління рухами стріли з люлькою, кнопки зупинки двигуна і подачі звукового сигналу.

Устройства безопасности

Автоподъемник оборудован всеми необходимыми для безопасного производства работ приборами и устройствами, к которым относятся:
• Ограничитель предельного груза в люльке;
• Следящая система ориентации люльки в вертикальном положении при любом угле подъёма стрелы;
• Механизм блокировки движений стрелы при выходе люльки из безопасной зоны обслуживания;
• Система блокировки подъема и поворота стрелы до установки автоподъемника на выносные опоры;
• Система блокировки подъема опор при рабочем положении стрелы;
• Ручной гидронасос аварийного опускания люльки на землю;
• Гідрозамки замикання робочої рідини в порожнинах гідроциліндрів висунення підйому-опускання стріли і виносних опор;
• Покажчик кута нахилу автопідйомника;
• Система аварійної зупинки двигуна з управлінням з люльки і пульта оператора.
