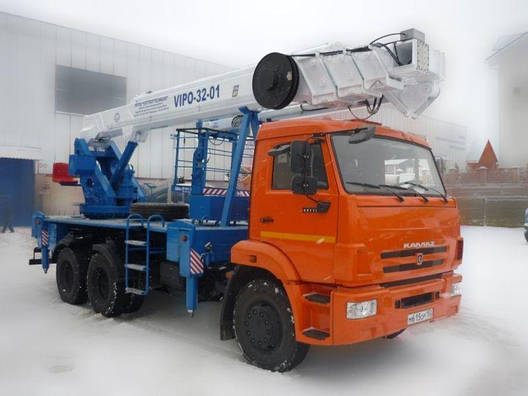

Автогідропідіймач КАМАЗ ВІПО-32 на шасі КАМАЗ-43118 (6х6)

Підйомник автомобільний гідравлічний з робочою платформою ВІПО-32-01 на базовому шасі КАМАЗ 43118 (6х6) від компанії "Київ-спецтех" - гідравлічний, телескопічний, повноповоротний підйомник призначений для підйому робітників з інструментами і матеріалами на висоту до 32 м для виробництва будівельних, монтажних, ремонтних та інших видів робіт.

Конструкція робочого органу підйомника - телескопічна 4-х секційна стріла поєднана з поворотною рамою і додатковим телескопічним коліном.

Максимальна вантажопідйомність становить 300 кг. Гідравлічна система забезпечує управління всіма механізмами з широким діапазоном регулювання швидкістю робочої операцій і виконання декількох операцій одночасно.

Конструкція робочого органу підйомника - телескопічна 4-х секційна стріла поєднана з поворотною рамою і додатковим коліном. Максимальна вантажопідйомність становить 300 кг і виліт 21 м. Гідравлічна система забезпечує управління всіма механізмами з широким діапазоном регулювання швидкістю робочої операцій і виконання декількох операцій одночасно.

При розробці конструкторської документації та виготовленні даного підйомника використовувалися матеріали і комплектуючі вузли провідних європейських виробників DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Walvoil Hydraulic control system, Nimmet, BPE, Marchesini, а так же російських виробників НПП Резонанс.

Металоконструкція стріли виготовлена ​​з високоміцної конструкційної сталі фірми «DOMEX» (Швеція) з межею плинності 700 мПа.

Система орієнтації люльки в горизонтальному положенні включає в себе гідравлічну станцію HF 1830-4,0-SW (Швеція) і блок управління БУГ45.1 виробництва ТОВ НВП «Резонанс».

 Система безпеки управління і контролю СБУК310.20-20.51 виробництва ТОВ НВП «Резонанс».

Можливість монтажу на Шасі:

Характеристики Автовишки КАМАЗ ВІПО-32:

Базове шасі	КАМАЗ 43118	КАМАЗ 65115
Вантажопідйомність люльки, кг, не більше	300	300
Площа люльки, м2	1,2±0,1	1,2±0,1
Максимальна кількість людей в люльці	2	2
Робоча висота підйому, м, не більше	32	32
Виліт стріли, мм, не більше	21000	21000
Максимальна транспортна швидкість, км/год	70	70
Кут повороту стріли, град, не більше	360°	360°
Повна маса підйомника, кг, не більше	21600	21600
Габаритні розміри підйомника в транспортному положенні , мм, не більше:
- довжина	9400	8500
- ширина	2550	2550
- висота	3800	3800

 Характеристики шасі:

Повнопривідне автомобільне шасі KAMAЗ-43118 використовується в якості монтажної бази для виготовлення різної спецтехніки (вахтових автобусів, лісовозів, ломовозів, автомобільних кранів, техніки для нафторозробки).

Залежно від встановленого навісного обладнання, шасі Камаз 43118 здатне виконувати широкий спектр завдань:

• перевезення нафтопродуктів і харчових рідин;
• транспортування вантажів в будівельній, сільськогосподарській, лісозаготівельної та інших сферах діяльності;
• проведення відновлювальних робіт зі спецтехнікою в польових умовах;
• обслуговування і ремонт нафто-, газодобувного обладнання;
• обслуговування побутових комунікацій, спецтехніки і технологічного обладнання при низьких температурах;
• проведення будівельних робіт;
• доставка робочих бригад на віддалені ділянки в умовах важкодоступній місцевості та ін.

КАМАЗ 43118
Тип транспортного засобу	автомобільне шасі
колісна формула	6х6
ВАГОВІ параметри і НАВАНТАЖЕННЯ
Повна маса автомобіля, кг	21600
Споряджена маса автомобіля, кг	8365
Вантажопідйомність, кг	13235
Допустиме навантаження на передню вісь, кг	4720
Допустиме навантаження на задню вісь, кг	16880
ГАБАРИТНІ РОЗМІРИ
Довжина, мм	9145
Ширина, мм	2500
Висота, мм	3080
Міжосьова відстань, мм	4400
Передній звис, мм	1360
Задній звис, мм	1870
Розмір шин	425/85 R21
ПЛАТФОРМА
Монтажна довжина рами, мм	6100
КАБІНА
Тип кабіни	звичайна
Спальне місце	немає
РУХУН
Екологічний стандарт	ЄВРО-5
Модель двигуна	Cummins ISBe6,7 Е5
Потужність к.с.	300
Паливна апаратура	ТНВД BOSCH
Обсяг паливного бака, л	210
Трансмісія
модель КПП	КПZF 9
підвіска	ресорна
Міжколісне блокування	є
Передавальне відношення головної передачі	7,22



Люлька

ВАРІАНТИ ВИКОНАННЯ ЛЮЛЬКИ:

• алюмінієва люлька
• стальова люлька
• Поворотна люлька ± 45 °
• Складна люлька (базова комплектація для стріли над кабіною)

Майданчик

Варіанти виконання Майданчики:

• алюмінієвий настил
• Сталевий настил
• згорож майданчика

Майка

Проблискові маячки:

Підйомник може бути укомплектований проблисковими маячками

Фара шукач

Фара шукач

Підйомник може бути укомплектований фара шукачем



Розетки

розетки

Люлька підйомника може бути укомплектована розеткою

Ящик для інструментів

Ящики для інструментів

Підйомник може бути укомплектований ящиками для інструментів різних видів

Інвентарна підкладка

інвентарні підкладки

Підйомник може бути укомплектований інвентарними підкладками різних видів

Пульт

пульти

Підйомник може бути укомплектований виносним проводовим або дистанційним пультами

Ізоляція

ізоляція

На підйомнику може бути виконана ізоляція до 10 000В



Антикреш

Антикреш

Підйомник може бути укомплектований системою Антикреш (система, яка відстежує стан стріли, щодо кабіни автомобіля. Блокує роботу підйомника над кабіною, сигналізуючи оператору звуковою і світловою індикацією)

Бар’єр

бар'єр

Підйомник може бути укомплектований приладом захисту підйомника від небезпечного наближення до ліній електропередач "Бар'єр"

Кольорове виконання

Підйомник може бути виконаний в різній колірній гаммі

Електричний аварійний насос

Електричний аварійний насос

Підйомник може бути укомплектований електричним аварійним насосом
