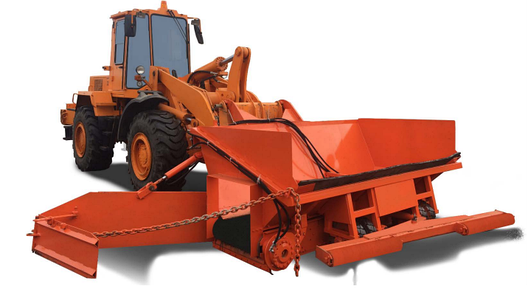

Укладальник узбіч навісній

Укладальник узбіч призначений для укладання і відсипання узбіч доріг і є знімним навісним обладнанням фронтальних навантажувачів при ремонті і зміцненні узбіч.


Установка навішується на стрілу навантажувача замість ковша, за допомогою навісного пристрою. Гідравлічна система установки підключається до гідросистемі навантажувача за допомогою розривних муфт. Регулювання оборотів стрічкового живильника проводитися регулятором витрати, встановленим з правої сторони. Регулювання кута відвалу здійснюється гідроциліндром. Для збільшення ширини укладання на кінці відвалу встановлений його подовжувач. Привід живильника, управління гідроциліндром підйому бічного відвалу проводитися з кабіни водія навантажувача.

Призначення:

Навісне обладнання, призначене:

• для влаштування та зміцнення узбіч;
• для розширення дорожнього полотна шляхом одночасної відсипання і планування будівельного матеріалу;
• для будівництва доріг, працюючи з такими видами будівельного матеріалу:

Пристрій:

Установка для відсипання узбіч складається з наступних основних частин:

• приймальний бункер;
• стрічковий живильник;
• бічний відвал;
• навісній пристрій;
• гідравлічний контур.

Технологічний цикл:

Необхідно виконати наступні налаштування елементів обладнання:

• підняти або опустити щодо дорожнього полотна відвал-планувальник;
• виконати перекіс щодо дорожнього полотна відвалу-планувальника;
• включити стрічково-ланцюговий конвеєр і відрегулювати необхідну швидкість вивантаження будівельного матеріалу;
• плавно, без ривків, почати рух, штовхаючи перед собою автомобіль-самоскид.
• водій автомобіля-самоскида повинний поступово піднімати самоскидний кузов у світові заповнення приймального бункера обладнання;
• після повного спорожнення кузова автомобіля-самоскида, оператор обладнання повинен подати звуковий сигнал водієві автомобіля-самоскида про закінчення виробництва технологічного циклу з розподілу будівельного матеріалу;
• водій автомобіля-самоскида повинен скласти порожній кузов і від'їхати.
