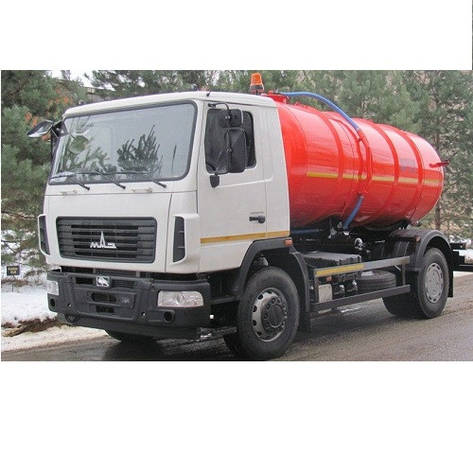

Вакуумна машина SPEC-9 на шасі МАЗ-5340С2

Вакуумна машина SPEC-9 МАЗ-5340С2(4x2)/620 m3/4,5-17m призначена для вакуумного очищення вигрібних ям і транспортування фекальних рідин до місця утилізації.. Заповнення цистерни здійснюється під дією вакууму, звільнення цистерни самопливно або тиском повітря від вакуумного насоса.

Вакуумна машина  SPEC-9  на шасі МАЗ-5340С2 — це популярна, проста і прийнятна за ціною серійна модель вакуумної асенізаційної цистерни Українського виробництва.
Час наповнення, встановленої на шасі, 9-кубової цистерни становить від 7 до 10 хвилин — завдяки вакуумному насосу з продуктивністю 620 кубічних метрів на годину.

Характеристики обладнання:

До складу спецобладнання входять:

• цистерна;
• вакуумний насос з приводом;
• сигнально-запобіжний пристрій;
• трубопроводи вакуум-нагнітальної системи з краном;
• приймальний люк зі всмоктувальним шлангом;
• майданчики для обслуговування;
• електрообладнання.

Вакуумна система призначена для створення розрідження в цистерні при наповненні її відходами і тиску при їх зливі.

Вакуумна система включає:

• 4-х ходовий кран;
• вакуумний насос;
• систему трубопроводів.

     На лінії всмоктування встановлений поплавцевий клапан, який монтується на кришці сигнально запобіжного пристрою і перекриває всмоктуючу лінію при наповненні цистерни, тим самим унеможливлює попадання відходів в насос. Окрім цього на лінії всмоктування встановлений бачок проміжний, який призначений для збору конденсату, що утворюється під час заповнення цистерни відходами у всмоктуючій лінії. У нагнітальній лінії насоса встановлений глушник, для зниження шуму при виході повітря з насоса.

 Схема вакуумного насосу:

 Схема вакуумної системи:

Технічні характеристики шасі МАЗ-5340
