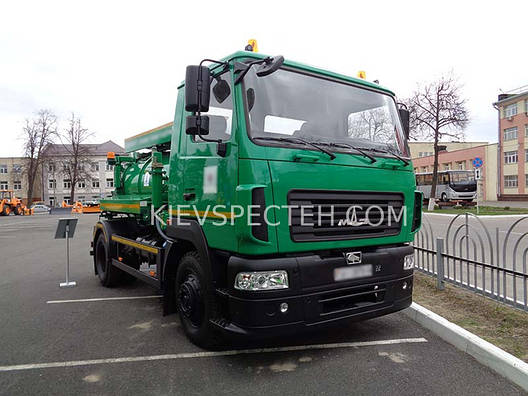

Вакуумна машина SPEC-5 на шасі МАЗ-4381N2
Вакуумна машина SPEC-5 МАЗ-4381N2 (4х2) 240 m3 /4.5-17 m призначений для вакуумного очищення вигрібних ям і транспортування фекальних рідин до місця утилізації.
Можливий монтаж на шасі:
До складу спецобладнання входять:
- цистерна,
- вакуумний насос з приводом,
- сигнально-запобіжний пристрій,
- трубопроводи вакуум-нагнітальної системи з краном,
- приймальний люк зі всмоктує шлангом,
- майданчики для обслуговування,
- електрообладнання.
_______________________________________________________________________
Наповнення цистерни рідкими відходами здійснюється шляхом створення в цистерні розрідження.
При досягненні граничного рівня заповнення цистерни сигнально-запобіжний пристрій автоматично зупиняє двигун (на дизельних машинах подається звуковий сигнал).
Звільнення цистерни здійснюється як самопливом, так і під тиском.
Для візуального спостереження за наповненням цистерни є оглядові вікна.
Для зручності роботи в темний годину доби робоче місце оператора висвітлюється спеціальної фарою.
Високоякісне фарбування всіх вузлів і деталей до збірки у поєднані із суцільним зварювальним швами запобігає утворенню вогнищ корозії і забезпечує надійність і довговічність металоконструкцій.
__________________________________________________________________________
Особливості конструкції цистерни:
- Цистерна зі сталевого листа товщиною 4 мм, посилена ребрами жорсткості;
- Укладання рукавів у пенали;
- Два рукава загальною довжиною6 м з внутрішнім діаметром 100мм;
- Поєднання рукавів і лючка через імпортні швидкорознімні поеднання;
- Оглядове вікно для візуального контролю;
- Эксплуатація в межах температури від -20 С до +40 С;
Технічні характеристики Вакуумної машини SPEC-5 МАЗ-4381N2 (4х2):
Параметр |
Значення |
Одиниці вимірювання |
Базове шасі |
- |
МАЗ-4381 |
Місткість цистерни |
м3 |
5 |
Глибина очистної ямі |
м |
4,5 |
Продуктивність вакуумного насоса |
куб. м / рік |
240 |
Максимальні розрідження в цистерні |
0,08 |
МПа |
Час наповнення цистерни |
хв |
6-8 |
Технічні характеристики шасі МАЗ-4381N2 (4х2):
Параметр |
Значення |
Одиниці вимірювання |
Модель |
МАЗ 4381 N2 |
- |
Колісна формула |
4х2 |
- |
Повна маса автомобіля |
12 000 |
кг |
Розподіл технічно допустимої загальної маси автомобіля (спорядженого) |
|
|
-на передню вісь |
3600 |
кг |
- на задній міст |
2400 |
кг |
Повна маса автомобіля в спорядженому стані |
8000 |
кг |
Технічно допустима вантажопідйомність |
6000 |
кг |
Модель двигуна |
ММЗ-Д245.35Е5 (з системою SCR) |
- |
Потужність двигуна, |
125(170) кВт (к. с) |
- |
Максимальний крутний момент |
670 Нм (кг см) |
- |
Коробка передач |
FAST GEAR 6J70T |
- |
Внутрішні розміри платформи |
|
- |
Довжина |
6240 |
мм |
Ширина |
2480 |
мм |
Розмір шин |
9,00R20 |
- |
Переваги:
- управління робочим процесом здійснюється з дистанційного пульта;
- виконання робіт на значній відстані машини від колодязів або відстійників через можливі перешкоди;
- вивантаження мулу з цистерни здійснюється самоскидним способом;
- всмоктувальні рукави виготовлені з сучасного високоякісного матеріалу, що забезпечує довговічну і надійну роботу;
- для візуального спостереження за наповненням цистерни є оглядові вікна;
- спеціальні гумові ущільнюючі профілі забезпечують відмінну герметизцію цистерни.
Насос КО-503 - вакуумний, пластинчасто-роторний насос асенізатора з 6 лопатками. Застосовується у вакуумних системах асенізаторних машин марки ЗІЛ, КАМАЗ, ГАЗ, МАЗ для створення вакууму та нагнітання тиску. Напрямок обертання валу КО 503 – правий, лівий (з боку приводного валу) залежно від типу двигуна та автомобіля.
Привід – коробка відбору потужності з косозубими та прямозубими шестернями, від якої обертання передається через ремінь на шків, встановлений на валу насоса асенізатора КО-503.
Технічні характеристики вакуумного насосу КО-503
Технічні характеристики |
Значення для вакуумного насоса Ко-503 |
Продуктивність | 240 |
Частота обертання, об/хв | 1450 |
Розрядження max., МПа | 0,085 |
Тиск max, МПа | 0,06 |
Вага, кг | 85 |
Габарити,мм | 470*280*225 |
Розмір лопатки,мм | 270*42*5,5 |
Робоча температура,°С | 80 |
Температура навколишнього середовища | От – 20 до +40 |
Потужність | 6 |
Обертання | Ліве, праве |
Час безперервної праці | 1 |
Виробник | Україна |
Застарілий аналог | НВПР-240 |
ККД | 0,8- 0,9 |
Можливі несправності насоса КО-503
Опис наслідків відмов та пошкоджень | Можливі причини | Вказівки щодо усунення відмов та пошкоджень |
Насос створює недостатнє розрідження - менше 0,08 МПа (0,8 кг/см2). |
Нещільне з'єднання трубопроводу. Западання лопаток ротора насоса. |
Підтягнути з'єднання. Вийняти ротор, промити пази, лопатки та зібрати насос. |
Відшарування внутрішнього шару всмоктуючого рукава трубопроводу. |
Встановити спіраль із дроту діаметра 3 мм із зовнішнім діаметром 65 мм по всій довжині рукава або замінити рукав. |
|
Ослабли приводні ремені. |
Підтягнути ремені. | |
Нагрів корпусу насоса понад норму (на 60С вище за температуру навколишнього повітря). |
Відсутність мастила |
Наповнити мастилом масляний бак. |
Забруднення насоса внаслідок попадання бруду через трубопровід. |
Розібрати насос, промити деталі, зібрати насос. Очистити трубопровід від пилу та бруду. |
|
Забруднення насосу зовні. | Очистити насос. | |
Стук в насосі. |
Зношування підшипників ротора насоса. |
Замінити підшипники. |
Падіння продуктивності насосу. |
Зношування лопаток ротора по довжині або западання лопаток у пазах ротора. |
Замінити лопатки. При западанні вийняти ротор, промити пази, лопатки та зібрати насос. |
Ротор насоса обертається туго. |
Насос неправильно зібраний або забруднений. |
Розібрати насос, промити та зібрати згідно з паспортом на насос. |
Клапан запобіжний КО-503 на цистерну вакуумної машини КО-503В (КО-503)
Експлуатація запобіжного клапана КО-503
Перед початком експлуатації необхідно перевірити працездатність запобіжного клапана на обмеження надлишкового тиску та тиску розрядження в цистерні. Запобіжний клапан відрегульований на заводі на надлишковий тиск 0,03+0,01 МПа (0,3+0,1 кгс/см2) та розрядження 0,08 МПа (0,8 кгс/см2).
Перевірку працездатності запобіжного клапана починайте з регулювання клапана розрядження, для цього:
-Встановіть на всмоктувальній трубі вакуум-нагнітальної системи мановакуумметр;
-закрийте приймальний лючок;
-послабте контргайку поз. 6 згідно з малюнком 8 на запобіжному клапані;
-Виверніть заглушку і зніміть пружину 2;
-запустіть двигун; -увімкніть вакуумний насос і встановіть частоту обертання насоса 1450 об/хв;
-Встановіть важіль 4-х ходового крана в положення «всмоктування»;
-Гайками поз. 8 відрегулюйте пружину поз. 3 за показанням мановакуумметра на розрядження 0,08 МПа (0,8 кгс/см2);
У міру зносу внутрішньої поверхні цистерни через 4 роки експлуатації машини знижуйте налаштування клапана на 0,01 МПа (0,1 кгс/см2) після кожного року експлуатації, щоб уникнути деформації цистерни. Для перевірки клапана тиску необхідно: -Встановити пружину 2; -Встановити заглушку 1; - Наповнити цистерну водою до автоматичної зупинки двигуна або звукового сигналу сигнально-запобіжного пристрою; -закрити лючок; -Вимкнути сигнально-запобіжний пристрій та вакуум ний насос; -Встановити важіль 4-х ходового крана в положення "нагнітання"; -Запустити двигун;
-включити вакуумний насос і встановити частоту обертання валу насоса 1450 об /хв, при цьому надлишковий тиск у цистерні за показанням манометра має бути
0,03-0,04 МПа (0,3-0,4 кгс/см2). У разі перевищення тиску слід відрегулювати запобіжний клапан пружиною 2 Рис. 8. Для цього, повертаючи заглушку 1, встановити необхідний тиск. Після регулювання закріпити заглушку контргайкою 6.
1- заглушка, 2,3- пружини, 4- корпус, 5- шайба, 6- контргайка,
7- корпус клапана, 8- гайка.
Лючок приймальний (засувка, заслінка, шибер) АНМ-53 0700000 на цистерни КО-503, КО-505, КО-520
Лючок приймальний АНМ-53 07.00.000-02
Лючок приймальний АНМ-53 (засувка, заслінка, шибер) встановлюється на відкидних болтах на фланець з патрубком, вварені внизу в задньому днищі вакуумної цистерни. Лючок приймальний встановлюється на цистерни КО-503, КО-505, КО-520. Отвір у приймальному лючку закривається диском. Переміщення диска здійснюється рукояткою, яка встановлюється в одне із крайніх положень "Закрито" або "Відкрито", позначених умовним символом.
На корпусі лючка встановлено кран, призначений для зняття розрідження в порожнині приймального шланга. Після заповнення цистерни кран слід відкрити, щоб полегшити підйом приймального шланга з вигрібної ями.
Маса та габаритні розміри лючка приймального
Вага, кг – 21,8
Габаритні розміри, мм - L = 356, B = 222, H = 280
Варіанти Рукавів:
РУКАВА ДЛЯ ВОДИ І ПОВІТРЯ
1. Agroflat / L204N / L206N / L208 / L210 / L216N
Застосування: Для зливу води у промисловості.
Для подачі води або рідких добрив в іригаційних системах під тиском.
Використовується для пожежних машин.
Двошаровий шланг, армований обплетенням із поліестеру.
Внутрішній шар: чорний ПВХ - армування: обплетення з поліестеру.
Зовнішній шар: зелений (4 атм.), оранжевий (5 атм.), синій (8 атм.), темно-синій (10 атм.), червоний (16 атм.).
Працездатний при температурі -10°С +60°С.
2.Lay Flat Water (INTER LINE)
Применение: легкий и прочный шланг с мягкой стенкой, предназначенный для сброса внутренних сточных вод.
Рабочая температура: -20 ° C / + 70 ° C.
Внутренний слой: черный, гладкий, синтетический каучук, усиленный высокопрочным синтетическим кордом.
Наружный слой: черный, гладкий , синтетический каучук, стойкий к озону и атмосферным воздействиям.
Основні | |
---|---|
Виробник | МАЗ |
Країна виробник | Білорусь |
Марка | МАЗ |
Місткість цистерни | 5 куб. м |
Глибина ями, що очищається | 4.5 м |
Продуктивність вакуум-насосу | 240 куб.м/год |
Максимальне розрідження в цистерні | 800 Па |
Час наповнення цистерни | 6 хв |
Сумісність з маркою | МАЗ |
Характеристики двигуна | |
Тип двигуна | Дизельний |
Марка двигуна | ММЗ Д-245.35Е5 |
Турбонаддув | Так |
Об'єм двигуна | 4.75 куб. см |
Потужність двигуна | 170 к. с. |
Кількість циліндрів | 4 |
Тактность двигуна | Чотиритактний |
Максимальна кількість обертів | 2300 об/хв |
Характеристики ходової | |
Колісна формула | 4×2 |
Колісна база | 4200 мм |
Габаритні розміри в транспортному положенні | |
Довжина | 8740 мм |
Ширина | 2550 мм |
Висота | 3350 мм |
